Retrofit der Lüftungsanlage für Präzisionstechnik-Hersteller : 30 % Energieersparnis, 100 % Sicherheit

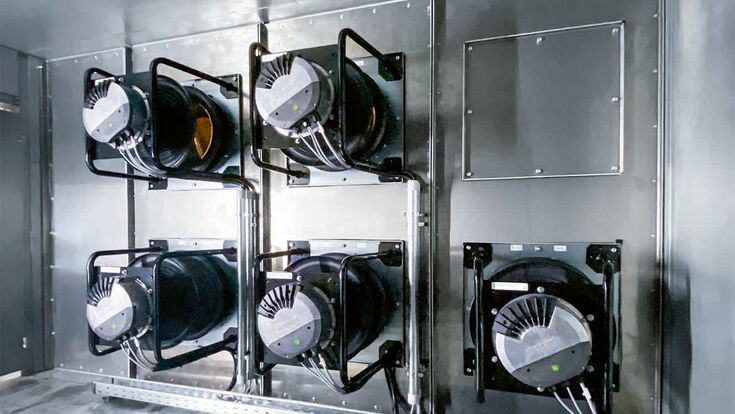

Das FanGrid wurde so ausgelegt, dass sich jederzeit einfach ein weiterer Ventilator einbauen lässt. Die fünf RadiPac C EC-Ventilatoren sorgen für die nötige Redundanz der Lüftungsanlage.
- © AIRnorm GmbHEin schwäbischer Teilehersteller optimiert seine Lüftungsanlagen nahe Tuttlingen mit innovativer Technologie. Experten der AIRnorm GmbH zeigen, dass ein Retrofit mit ebm papst Ventilatoren der neuesten Generation und einem FanGrid die Energie um 30 % senken und die Betriebssicherheit deutlich steigern kann.
FanScout unterstützt bei Ventilatorenauswahl
Die bestehenden Anlagen beim Teilehersteller, die mit polumschaltbaren Motoren und Keilriemen betrieben wurden, wiesen einige Schwachstellen auf (Verschleiß, Wartung, Regelung). Das Unternehmen AIRnorm analysierte die Betriebsdaten, ermittelte die aktuellen Betriebsparameter und nutzte das FanScout-Programm von ebm-papst, um passende Ventilatoren auszuwählen sowie Einsparpotenziale aufzuzeigen. Das Ergebnis: Durch den Austausch der Ventilatoren und das Design des neuen Druckschotts lassen sich die Differenzdrücke senken, die Durchströmung verbessern und die Energieeffizienz steigern. Die Investition amortisiert sich laut AIRnorm in weniger als vier Jahren.
Doppeltes Know-how bringt schnelle Ergebnisse in 3,5 Tagen
Für die Projektierung arbeitete AIRnorm eng mit Breuell & Hilgenfeldt, dem ebm-papst-Vertriebspartner für Retrofits, zusammen.
Bei den neuen Ventilatoren entschieden sich die Retrofitspezialisten für den EC-Radialventilator RadiPac C von ebm-papst. Er verfügt über einen leistungsstarken, auch im Teillastbetrieb hocheffizienten, 6-kW-Antrieb bei gleichzeitig kompakten Einbaumaßen. Aufgrund seiner Plug-&-Play-Fähigkeit und Tragspinnenkonstruktion ist er bereits einbaufertig zur Wandmontage vorbereitet. Die automatische Resonanzerkennung des RadiPac C hilft dabei, schädigende Vibrationen zu vermeiden und vorzeitige Lagerschäden zu verhindern.

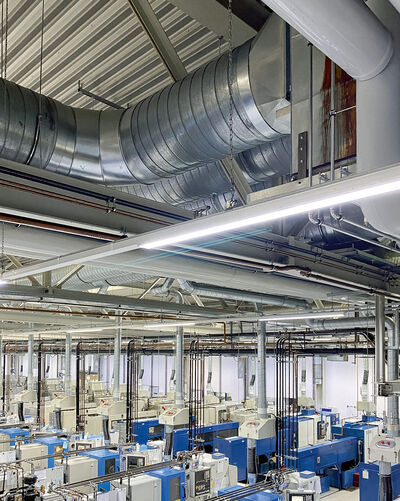

Insgesamt gibt es beim Teilehersteller vier Produktionshallen mit ähnlichen Belüftungssystemen. Da bei der Anlage in Halle 2 die Maschinenabluft an die Lüftungsanlage angeschlossen ist, spielt die Betriebssicherheit eine besonders große Rolle. Ein Ausfall würde zu einem Produktionsstopp führen. Deshalb wurde hier mit dem Retrofit begonnen. Die Modernisierung erfolgte während der Sommerferien in nur dreieinhalb Tagen. Die Demontage des alten Motors, der 320 kg wog, wurde Mithilfe der vom Kunden bereitgestellten Hebezeuge sicher gemeistert.
Auch im Fokus: Anlagenverfügbarkeit
Neben den Energieeinsparungen war vor allem die maximierte Betriebssicherheit durch die Redundanz, die ein Einbau eines FanGrids gewährleistet, ausschlaggebend für die Umsetzung. Das FanGrid ermöglicht den parallelen Betrieb mehrerer Ventilatoren, was bei einem Ausfall die Leistung aufrechterhält und Produktionsstörungen vermeidet. Zwei Schaltschränke mit MDC steuern die Ventilatoren und ersetzen die bisherigen Frequenzumrichter. Nach der Inbetriebnahme wurden alle Werte bestätigt: Die jährliche Energieeinsparung beträgt künftig rund 54.000 kWh.
