Transparente Heizfolien mit Zusatzfunktionen : Flexible Heiztechnik mit Durchblick

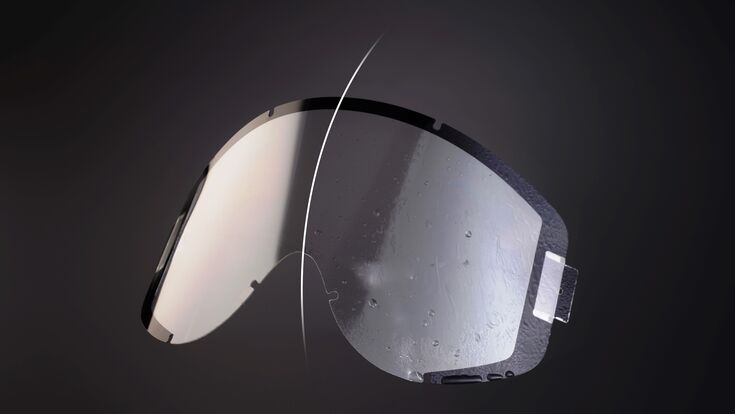

Kaum sichtbare Heiztechnik als Problemlöser: Transparente, flexible Heizfolien bewahren z. B. das Sichtfeld von Brillen vor Vereisung und Kondensation.
- © BOPLA Gehäuse Systeme GmbHMan braucht sie z. B. bei Smartphones, Wearables (Fitnessarmbänder, smarte Brillen) oder tragbaren Sensorsystemen – die Rede ist von transparenten Heizfolien. Denn auch Elektronik braucht mitunter Wärme, um die Funktion aufrechterhalten zu können. Die Folienheizungen der BOPLA Gehäuse Systeme GmbH aus Bünde/ D kombinieren nicht nur Wärme und Antennentechnologie, sondern bietet auch effektiven Schutz vor elektromagnetischen Störungen – alles in einem nahezu unsichtbaren Bauteil.
Flexible, transparente Heizfolien mit Zusatz-Funktionen

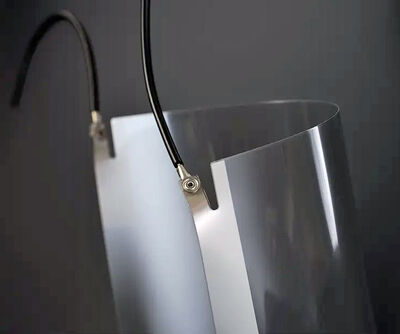

Die Grundlage der Entwicklung bildet eine transparente Heizfolie, die BOPLA mithilfe eines Metal-Mesh-Aufbaus realisiert. In der dünnen Folienstruktur sind hochleitfähige Materialien wie Silber, Kupfer und Carbon in feinen, kaum sichtbaren Linien integriert. Durch diese Technologie entstehen transparente Flächenheizungen, die nicht nur Wärme erzeugen, sondern sich gleichzeitig auch als Antennenstruktur oder als EMV-Abschirmung nutzen lassen – etwa zur Unterdrückung elektromagnetischer Störungen in empfindlichen Baugruppen.
Wie effizient diese Technologie ist, zeigt ihre Verwendung in der Automobiltechnik. „Mit einer Folienheizung kann zum Beispiel eine Scheibe innerhalb weniger Sekunden auf 60 Grad Celsius erwärmt werden. Herkömmliche Heizsysteme arbeiten mittels Lüfter und Heizdraht und heizen in erster Linie die Umgebungsluft auf. Dies dauert erheblich länger und kostet darüber hinaus viel Energie“, erklärt Sebastian Gepp, Entwicklungsleiter Gedruckte Elektronik bei BOPLA.
Designfreiheit durch transparente Funktionsträger
Die Strukturierung der leitfähigen Schichten erfolgt im Druckverfahren und kann individuell an geometrische, elektrische oder funktionale Anforderungen angepasst werden. Neben klassischen Flächen sind so auch komplexe, gebogene oder segmentierte Oberflächen realisierbar – eine zentrale Voraussetzung für den Einsatz in modernen Endgeräten mit Touchdisplays, 3D-Formteilen oder gebogenen Glaselementen. Gleichzeitig ist die Folie mechanisch flexibel, flächensparend und auf Wunsch optisch vollständig transparent. „Das kann man sich so vorstellen wie hauchdünne Kupferdrähte auf der Folie. Diese Drähte kann man nur mit dem bloßen Auge erkennen, wenn man geübt ist“, so Sebastian Gepp, der ergänzt: „Das ist genau der Clou an dieser Technologie: Das hauchdünne, kaum sichtbare Material ermöglicht im Gegensatz zu anderen Techniken deutlich niedrigere Widerstände. Aufgrund dessen erreichen Anwender mit weniger Strom die gleiche Heizleistung.“
Anwendungen in der mobilen Elektronik
BOPLA adressiert mit dieser Technologie insbesondere Anwendungsfelder, bei denen mehrere Funktionen in einem einzigen Layer integriert werden sollen. Die Heizfolie lässt sich beispielsweise auf oder hinter Displays einsetzen, um ein Beschlagen oder Vereisen zu verhindern. Gleichzeitig besteht die Möglichkeit, Antennenstrukturen einzufügen – beispielsweise für 5G, WLAN oder IoT-Kommunikation – ohne dass separate Komponenten nötig wären. Darüber hinaus ermöglicht die leitfähige Schicht eine effektive Abschirmung gegen elektromagnetische Störungen, was besonders bei kompakten Geräten mit hoher Packungsdichte von Vorteil ist.
Die Heizfolien können auch spezifisch auf die Anforderungen der Kunden hin gefertigt und strukturiert werden – sowohl funktional als auch geometrisch.
