Projektreportage : Starke Technik für perfektes Klima
Das neue Gebäude in Linz wurde als Lagerkomplex mit drei Stockwerken (jedes davon 8 Meter hoch) geplant und errichtet.
- © Bild: STULZ/M-TECDer Zeitfaktor spielt natürlich bei nahezu allen Projekten und Baustellen eine große Rolle. Zum Zeitdruck gesellt sich dieser Tage aber noch eine weitere wichtige Frage, der sich die Verantwortlichen stellen müssen: Ist das infrage kommende Produkt für dieses Projekt überhaupt lieferbar, und zwar auch zum gewünschten Zeitpunkt?In verschärfter Art und Weise war auch Manfred Knöll, Geschäftsführer der M-TEC Kältetechnik aus Neufelden/OÖ, mit diesen Herausforderungen konfrontiert, wie er gegenüber der HLK erläutert:
Wir hatten vom Bauherrn die Anfrage erhalten, ob wir das neue Logistik-Center klimatisieren könnten. Das war zum damaligen Zeitpunkt aufgrund der Lieferrestriktionen vieler Hersteller aber alles andere als einfach.Manfred Knöll
Nachdem M-TEC Kältetechnik diesen Bauherrn erneut für sich gewinnen und dieses Mal für ihn im Klimatechnik-Bereich sein Know-how einbringen konnte bzw. wollte, nahm der Firmenchef den Auftrag an. Von der Planung bis zur Montage der ersten Klimageräte vergingen dann gerade einmal vier Wochen.
Welche Lösung wählen?
Das neue Gebäude in Linz wurde als Lagerkomplex mit drei Stockwerken geplant und errichtet. Jedes Stockwerk hat eine Raumhöhe von acht Metern (!) und ist rund 4.500 m² groß. Diese Flächen, die nun einem Logistik-Unternehmen und einem Hersteller von Automatisierungs-Lösungen als Standort dienen, mussten entsprechend gekühlt und geheizt werden. Eine der Herausforderungen bestand darin, dass so wenige Innen-Geräte wie möglich zum Einsatz kommen sollten (die dann wiederum hohe Leistungen erfordern). Blöd: Gerade Kanal-Innen-Geräte höherer Leistung waren 2021 aber rar. Außerdem lautete die Vorgabe des Bauherrn, dass die Temperaturen in den Lagerräumen so stabil und gleichmäßig wie möglich sein müssen, um auch temperaturempfindliche Waren lagern zu können. Die Lagerräumlichkeiten dürfen im Sommer eine Maximaltemperatur von 22° C nicht überschreiten.
Manfred Knöll erklärt:
Von der Wirtschaftlichkeit, aber auch von der Lieferbarkeit her, fielen Kaltwassersätze als mögliche Lösung aus – auch die Verrohrung hätte mehr Zeit gekostet.Manfred Knöll
Denn es galt natürlich auch die Montagearbeit und -zeit seiner Mitarbeiter im Fokus zu behalten. M-TEC arbeitet als regionaler Partner schon länger mit STULZ Austria sehr erfolgreich zusammen und kennt die Klimalösungen von Mitsubishi Heavy Industries (MHI) entsprechend gut.
Ich fragte bei STULZ Austria nach, ob Außen und Innen-Geräte in den gewünschten Leistungen überhaupt lieferfähig wären.Manfred Knöll
, erklärt Knöll. Seiner Anfrage wurde umgehend nachgegangen. Serdal Cetin, Teamleiter Vertrieb Komfortklima bei STULZ Austria, konnte frohe Kunde bringen:
Ja, wir werden die gefragten Klimageräte von Mitsubishi Heavy Industries liefern können.Serdal Cetin
Ein Satz, ein erlösendes Versprechen, das für viele Baustellengeplagte wohl einem schönen „Weihnachtsgeschenk“ gleichkommt.
VRF-Anlagen von MHI/ STULZ Austria geliefert
STULZ Austria konnte für das Projekt in Linz VRF-Lösungen von Mitsubishi Heavy Industries (MHI) sowie entsprechend leistungsstarke Außen- und Inneneinheiten zum Heizen und Kühlen liefern. Das MHI-VRF-Klimageräte-Portfolio ist sehr umfangreich und kann daher für viele Gebäudetypen Lösungen zum energieeffizienten Kühlen und Heizen bieten. Außerdem ist das MHI Klimageräte-Programm von STULZ Austria großteils sowohl mit dem Kältemittel R410A als auch mit R32 lieferbar, und zwar im Leistungsbereich von 2 bis 168 kW. Das können nicht alle Hersteller von sich behaupten.
Beim Linzer Logistik-Projekt lieferte STULZ Austria in Summe 19 MHI-Außeneinheiten (FDC 500 KXZI 1) mit einer Gesamtkühlleistung von 862 kW (Heizleistung 920 kW). Nachdem STULZ Austria auch Kanal-Innen-Geräte höherer Leistung (28 kW) liefern konnte (die 2021 am Markt schwer verfügbar waren), war auch die Forderung nach möglichst wenigen Innengeräte zu erfüllen. In Summe kam man für die 13.500 m² zu kühlende Fläche mit nur 54 Innen-Geräten aus.

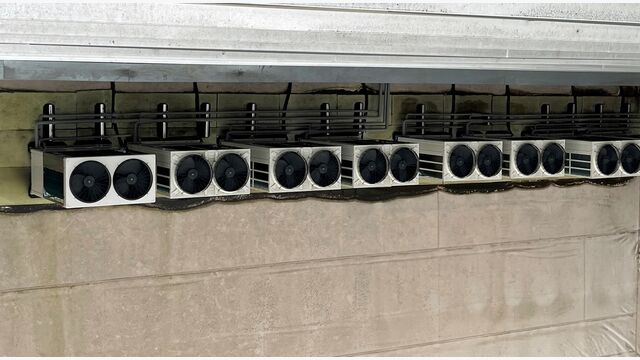

In Summe wurden für die 13.500 m² zu kühlende Fläche nur 54 (dafür sehr leistungsstarke) MHI-Innen-Geräte von M-TEC Kältetechnik in 8 Meter Höhe.
- © Bild: STULZ/M-TECDie Geräte termingerecht liefern zu können, war aber auch für uns zu dieser Zeit eine große Herausforderung.Serdal Cetin
, erinnert sich Serdal Cetin.
Die Aufteilung der Außen- und Innengeräte der installierten MHI-Klimaanlage sieht im Detail wie folgt aus:
- 1. Obergeschoß: Die Kälteerzeugung erfolgt mit mehreren Außengeräten, die auf das Flachdach gestellt wurden. Insgesamt wurden drei Außengeräte-Kombinationen mit gesamt 270 kW und je 4 bzw. 6 Innen-Geräten (gesamt 14 Innengeräte) verbaut.
- 2. Obergeschoß: Die Kälteerzeugung erfolgt mit mehreren Außengeräten, die auf das Flachdach hinten 1.OG gestellt werden. Insgesamt wurden zwei VRF-Außengeräte-Kombinationen mit gesamt 200 kW und je sechs Innen-Geräte (gesamt 12 Innengeräte) verbaut.
- 3. Obergeschoß: Die Kälteerzeugung erfolgt mit mehreren Außengeräten, die sich auf dem Flachdach befinden. Insgesamt wurden 14 Außen-Geräte mit gesamt 392 kW Kälteleistung sowie 28 Innen-Geräte verbaut.
Die Regelung kann Stock- bzw. Zonenweise nach den jeweiligen Erfordernissen bzw. Gegebenheiten erfolgen.
19 VRF- Außengeräte von Mitsubishi Heavy Industries/STULZ Austria liefern kosten- und energieeffizient ausreichend Kühl-/Heizenergie.
- © Bild: STULZ/M-TECEffiziente Lösung erfolgreich realisiert
Mit der realisierten Anlage wurde auch die Forderung des Bauherrn nach einer kosteneffizienten Lösung zum Kühlen und Heizen erfüllt. Denn die luftgekühlten VRF-Lösungen von Mitsubishi Heavy Industries (MHI) arbeiten hocheffizient, sind mit reversiblem Kältekreislauf und Voll-Invertertechnologie ausgestattet. Die Verdichter passen ihre Drehzahl der geforderten Heiz- oder Kühl-Leistung an. Zur Energieeffizienzsteigerung werden Kapillarrohrverteiler eingesetzt, die eine gleichmäßige Verteilung des Kältemittels im Wärmetauscher ermöglichen.Die Wärmetauscher sind mit einer Blue-Fin-Beschichtung zum besseren Schutz vor atmosphärischer Korrosion versehen. Neben unterschiedlich starken Außen-Geräten steht auch eine Vielzahl unterschiedlicher Innen-Geräte zur Wahl.
Die von STULZ Austria gelieferte MHI-Klimaanlage hat auch eine weitere Vorgabe zu erfüllen:
Sie musste sehr genaue Temperaturtoleranzen einhalten, fast wie bei Präzisionsklimaanlagen.Serdal Cetin
, so Serdal Cetin.
Die nachträglich durchgeführte Temperaturaufzeichnung mit 20 Sensoren (vertikal und horizontal aufgestellt) zeigte, dass die Geräte einen vorgegebenen Sollwert mit einer Toleranz von +/1,5 K halten können.
Erfreuliches Resümee
Die beim Projekt in Linz von M-TEC Kältetechnik installierte MHI-Klimaanlage funktionierte auf Anhieb reibungslos. Angesichts der vielen Herausforderungen, die alle bravourös gemeistert wurden, zeigt sich M-TEC Kältetechnik-Geschäftsführer Manfred Knöll überglücklich:
Von der Projektplanung bis zur Montageumsetzung war nur eine sehr kurze, beschränkte Zeit zur Verfügung. Mit sehr viel Know-how an der Projektplanung konnte eine sehr kostengünstige, effiziente Raumklima-Lösung geschaffen werden.Manfred Knöll
Mit vollem Einsatz seitens des Gerätelieferanten, der Firma STULZ Austria, und dem motivierten Montageteam sowie der Montageleitung war es für uns alle eine sehr große Freude dieses Projekt so erfolgreich realisieren und umsetzen zu können.Manfred Knöll
Apropos M-TEC Kältetechnik
Nachdem Manfred Knöll bei der M-TEC Energie.Innovativ GmbH die Sparte Kältetechnik aufgebaut hatte, wurde der Bereich aufgrund der enormen Anfrage in ein eigenständiges Unternehmen ausgelagert. M-TEC Kältetechnik aus Neufelden/OÖ ist auf die Planung, Installation, das Service von Kälte-, Klimatechnik und Wärmerückgewinnung spezialisiert, und zwar für Privatpersonen, Unternehmen, Gewerbebetriebe und die Industrie. Das Unternehmen ist aber auch Ansprechpartner für Kunsteisbahnen. Nach dem Firmen-Motto „Starke Technik für perfektes Klima“ nutzt das Unternehmen seine jahrelange Erfahrung und sein aktuelles Fachwissen, um für Kunden maßgeschneiderte, individuelle Anlagenlösungen planen und umzusetzen.
